แผนภาพท่อน้ำมันเชื้อเพลิง: วิธีอ่าน วินิจฉัย และเปลี่ยนท่อน้ำมันเชื้อเพลิงในยานพาหนะของคุณ

คุณมีกลิ่นน้ำมันอยู่ในโรงรถ หรือสังเกตเห็นคราบดำบนถนนรถแล่นใต้ห้องเครื่องยนต์ การตอบสนองตามธรรมชาติคือการเปิดฝากระโปรงและติดตามแหล่งที่มา เพียงแต่พบว่าท่อหลายท่อวิ่งไปในทิศทางที่ต่างกัน ซึ่งทั้งหมดดูคล้ายกัน ห้องเครื่องยนต์ไม่มีป้ายกำกับ และไม่มีแผนภาพท่อน้ำมันเชื้อเพลิง การระบุท่อจ่าย ท่อส่งคืน และท่อไอจะกลายเป็นการคาดเดา การคาดเดานั่นแหละคือสิ่งที่นำไปสู่ชิ้นส่วนที่ไม่ถูกต้อง อุปกรณ์รั่ว และการซ่อมแซมซ้ำ

คู่มือนี้จะอธิบายวิธีการอ่านแผนภาพท่อน้ำมันเชื้อเพลิง แต่ละบรรทัดทำหน้าที่อะไร จุดที่เกิดเหตุขัดข้องบ่อยที่สุด และสิ่งที่ต้องตรวจสอบก่อนซื้อท่อน้ำมันเชื้อเพลิงทดแทน

เหตุใดแผนผังท่อน้ำมันเชื้อเพลิงจึงเป็นเครื่องมือซ่อมแซมที่ใช้งานได้จริง

แผนภาพท่อน้ำมันเชื้อเพลิงเป็นมากกว่าภาพประกอบในคู่มือซ่อมบำรุง ในรถยนต์ยุคใหม่ ระบบจ่ายเชื้อเพลิงจะถูกแบ่งออกเป็นโซนแรงดันอย่างน้อยสองโซน: วงจรป้อนแรงดันจากถังไปยังหัวฉีด และวงจรส่งกลับแรงดันต่ำหรือไอกลับไปยังถัง ยานพาหนะบางคันไม่สามารถส่งคืนได้ ซึ่งหมายความว่ามีท่อภายในเพิ่มเติมเดินภายในโมดูลปั๊มน้ำมันเชื้อเพลิง แทนที่จะเป็นท่อส่งคืนที่มองเห็นได้

การระบุบรรทัดเดียวอย่างไม่ถูกต้องอาจทำให้เกิดแรงดันน้ำมันเชื้อเพลิงต่ำ ปัญหาการสตาร์ทร้อน หรือการรั่วไหลที่มองไม่เห็นซึ่งกลายเป็นความเสี่ยงจากไฟไหม้ แผนภาพเป็นเส้นทางที่สั้นที่สุดระหว่างการระบุท่อที่เสียหายและการแก้ไขท่อที่ถูกต้อง หากไม่มีสิ่งนี้ คุณกำลังคาดเดาระบบที่การเดาผิดมีราคาแพงและอาจเป็นอันตรายได้

ส่วนประกอบหลักที่แสดงในแผนภาพท่อเชื้อเพลิงสมัยใหม่

แผนผังท่อน้ำมันเชื้อเพลิงของโรงงานทุกแห่งสร้างขึ้นโดยใช้สถาปัตยกรรมพื้นฐานเดียวกัน แม้ว่าเส้นทางจะแตกต่างกันไปในแต่ละยี่ห้อก็ตาม ส่วนประกอบด้านล่างปรากฏในรถโดยสารที่ไม่ใช่ CNG เกือบทุกคัน

ในระบบที่ไม่ยอมคืน แผนภาพอาจแสดงเฉพาะท่อจ่ายที่ห้องเครื่องยนต์ โดยฟังก์ชันส่งคืนจะจัดการโดยตัวควบคุมแรงดันภายในถัง ท่อไอ EVAP ยังคงอยู่ในแบบร่าง ดังนั้นอย่าเข้าใจผิดว่าเป็นท่อส่งคืนน้ำมันเชื้อเพลิงเมื่อคุณติดตามท่อ

วิธีอ่านแผนผังท่อน้ำมันเชื้อเพลิงทีละขั้นตอน

การอ่านแผนภาพเส้นน้ำมันเชื้อเพลิงเป็นเรื่องเกี่ยวกับการไหล ไม่ใช่แค่การติดตามเส้น เริ่มต้นที่รถถังแล้วก้าวไปข้างหน้า ภาพวาดจะแสดงปั๊มที่ไหนสักแห่งระหว่างถังและตัวกรองเสมอ มุ่งเน้นไปที่ลูกศรและหมายเลขชิ้นส่วนก่อน จากนั้นจึงไปที่รายละเอียดทางกายภาพ เช่น ประเภทของเกลียว ขนาดการเชื่อมต่อที่รวดเร็ว และตำแหน่งตัวยึด

1. อ่านคำอธิบายและจดบันทึกค่าแรงดันน้ำมันเชื้อเพลิงที่ระบุและตัวย่อที่ใช้สำหรับข้อต่อ
2. ค้นหาโมดูลปั๊มน้ำมันเชื้อเพลิงภายในถัง และตรวจสอบว่าระบบมีเส้นส่งคืนที่มองเห็นได้หรือไม่มีการส่งคืน
3. ติดตามท่อจ่ายจากปั๊มไปยังตัวกรอง จากนั้นไปที่รางเชื้อเพลิง ตรวจสอบคลิปและแผ่นป้องกันความร้อนตลอดเส้นทาง
4. ระบุเส้นทางกลับ: ท่อแยกกลับไปยังถังสำหรับการออกแบบรุ่นเก่า หรือวงจรภายในภายในโมดูลปั๊มสำหรับท่อที่ใหม่กว่า
5. เปรียบเทียบหมายเลขชิ้นส่วนกับแผนภาพก่อนที่จะลบสิ่งใดออก เนื่องจากหมายเลข OE ที่แตกต่างกันหนึ่งหลักสามารถเปลี่ยนมุมโค้งงอได้

ในทางปฏิบัติ กิจวัตรที่มีประโยชน์มากที่สุดคือการถ่ายภาพไดอะแกรม จากนั้นจับคู่เส้นทางกายภาพแต่ละเส้นกับการวาดตามสี เส้นผ่านศูนย์กลาง และรูปร่างของตัวเชื่อมต่อ ก่อนที่จะคลายแคลมป์ใดๆ

เส้นอุปทานกับเส้นกลับ: โซนความกดดันสองโซนที่แตกต่างกัน

สำหรับเครื่องยนต์แบบหัวฉีดพอร์ตทั่วไป ท่อจ่ายเชื้อเพลิงจะจ่ายน้ำมันเชื้อเพลิงที่ 45–65 psi (ประมาณ 3.1–4.5 บาร์) จากปั๊มไปยังรางเชื้อเพลิง ท่อส่งกลับทำงานที่ความดันใกล้บรรยากาศหลังจากตัวควบคุมแรงดันน้ำมันเชื้อเพลิง แผนภาพทำให้มองเห็นความแตกต่างนี้ได้เนื่องจากเส้นจ่ายมักจะถูกดึงให้หนาขึ้นและมีป้ายกำกับด้วยข้อกำหนดความดัน ในขณะที่เส้นส่งกลับจะบางกว่าและไม่มีป้ายกำกับ

ในระบบที่ไม่มีการคืนตัว ตัวปรับแรงดันน้ำมันเชื้อเพลิงจะอยู่ภายในโมดูลปั๊มน้ำมันเชื้อเพลิง ดังนั้นแผนภาพจะไม่แสดงเส้นย้อนกลับที่ไปยังเครื่องยนต์ แต่เชื้อเพลิงส่วนเกินจะหมุนเวียนผ่านเส้นภายในสั้นๆ ภายในถังแทน การรู้สิ่งนี้ก่อนเริ่มต้นจะป้องกันไม่ให้คุณซื้อสายส่งคืนที่รถของคุณไม่เคยมี

ในกรณีที่ท่อน้ำมันเชื้อเพลิงขัดข้องก่อน

แผนภาพท่อน้ำมันเชื้อเพลิงก็เป็นแผนที่ความล้มเหลวเช่นกัน ในทางปฏิบัติของร้านค้า การรั่วไหลของน้ำมันเชื้อเพลิงจะกระจุกอยู่ในจุดที่คาดเดาได้จำนวนหนึ่ง และส่วนใหญ่จะมองเห็นได้หากคุณรู้ว่าจะต้องดูที่ไหน

• อุปกรณ์เชื่อมต่อด่วนที่แตกหรือสูญเสียความตึงของซีลโอริงหลังจากรอบความร้อน
• ส่วนเหล็กใต้แชสซีที่สึกกร่อนจากภายนอกหลังจากสัมผัสกับเกลือและความชื้นจากถนน
• ข้อต่อข้อต่อที่แผ่นยางมีอายุและแข็งตัวทำให้เกิดการร้องไห้ที่แคลมป์
• ส่วนที่สัมผัสกับฉากยึดมีคม แผงกันความร้อน หรือชุดสายไฟที่ขูดชั้นนอก
• บริเวณที่เส้นโค้งงอมากเกินไปในระหว่างการซ่อมแซมก่อนหน้านี้ ซึ่งจำกัดการไหล และทำให้วัสดุตึง

ปัญหาเหล่านี้ส่วนใหญ่เกิดขึ้นเพื่อแก้ไขเส้นทางและการเตรียมอุปกรณ์ทำความสะอาด บทความเกี่ยวกับ ป้องกันการรั่วซึมในข้อต่อท่อของรถยนต์ ครอบคลุมรายละเอียดในทางปฏิบัติของการเตรียมปลายท่อ แรงบิดในการแคลมป์ และการจัดตำแหน่งข้อต่อ ซึ่งจะทำให้ท่อน้ำมันเชื้อเพลิงใหม่ไม่มีรอยรั่วได้นานหลายปี

การเลือกท่อน้ำมันเชื้อเพลิงทดแทน: รายการตรวจสอบวัสดุและการประกอบ

การเลือกท่อเชื้อเพลิงทดแทนหมายถึงการจับคู่ทั้งวัสดุและรูปทรง ท่อยางมีความยืดหยุ่นแต่เสื่อมสภาพเร็วกว่าด้วยเชื้อเพลิงผสมเอธานอล ท่อไนลอนต้านทานน้ำมันเชื้อเพลิงและมีน้ำหนักเบา แต่ไม่สามารถทนความร้อนบริเวณท่อร่วมไอเสียได้ ท่อสแตนเลสและท่อถัก PTFE เป็นตัวเลือกที่ทนทานที่สุดสำหรับสถานที่ที่มีแรงดันสูงหรือความร้อนสูง แผนภูมิแท่งด้านล่างเปรียบเทียบแรงกดดันในการทำงานโดยทั่วไปสำหรับวัสดุท่อเชื้อเพลิงทั่วไป ถือเป็นการวางแนว ไม่ใช่เป็นการทดแทนการให้คะแนนที่พิมพ์ไว้บนผลิตภัณฑ์ที่คุณซื้อ

เมื่อวัสดุถูกต้องแล้ว เรขาคณิตก็มีความสำคัญไม่แพ้กัน สายการจัดหาทดแทนแบบพอดีโดยตรงนั้นคุ้มค่าที่จะเลือก ไม่ใช่เพราะโลหะนั้นเป็นสิ่งแปลกใหม่ แต่เนื่องจากรัศมีการโค้งงอ ความยาวของตัวเชื่อมต่อ และตำแหน่งตัวยึดได้รับการตรวจสอบแล้วโดยการออกแบบดั้งเดิม การพยายามดัดเส้นโลหะด้วยมือมักจะทำให้เกิดการหักงอที่จำกัดการไหลของน้ำมันเชื้อเพลิง และการจับคู่จุดเส้นทางโรงงานจากแผนภาพถือเป็นเส้นทางที่เชื่อถือได้

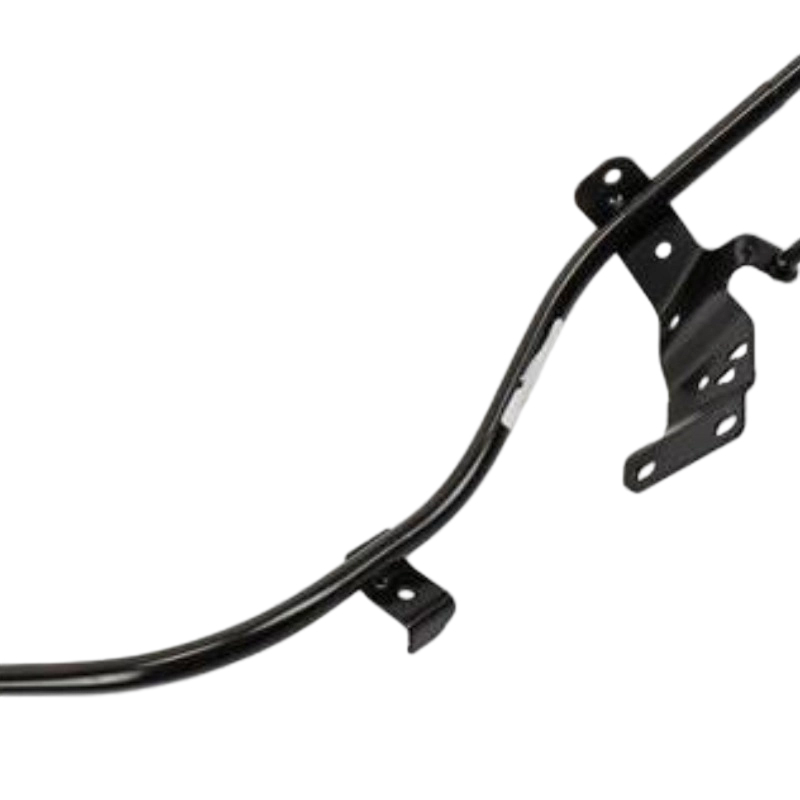

สายจ่ายน้ำมันเชื้อเพลิงเพื่อการจัดส่งเชื้อเพลิงที่เชื่อถือได้ สายจ่ายน้ำมันเชื้อเพลิงนี้ได้รับการออกแบบมาให้ทนทานต่อเชื้อเพลิงที่มีฤทธิ์กัดกร่อนและอุณหภูมิห้องเครื่องยนต์ที่สูง ทำให้มั่นใจได้ถึงแรงดันที่มั่นคงจากถังไปยังหัวฉีด รูปทรงที่พอดีอย่างแม่นยำเข้ากับการกำหนดเส้นทางจากโรงงาน ลดความเสี่ยงการหักงอ และรองรับความทนทานในระยะยาว ดูผลิตภัณฑ์ →

ตรรกะเดียวกันนี้ใช้กับส่วนสุดท้ายก่อนหัวฉีด ท่อป้อนของหัวฉีดที่ชำรุดหรือหักงอจะแสดงเป็นกระบอกสูบที่บางและเดินเบาอย่างหยาบเป็นเวลานานก่อนที่จะเกิดการรั่วไหลที่มองเห็นได้ ซึ่งเป็นสาเหตุว่าทำไม การเลือกท่อหัวฉีดน้ำมันเชื้อเพลิงให้เหมาะกับเครื่องยนต์ของคุณ คือการตัดสินใจเกี่ยวกับความล้าของการไหลและการสั่นสะเทือน ไม่ใช่แค่ขนาดการเชื่อมต่อ สายป้อนของหัวฉีดที่ผลิตขึ้นอย่างแม่นยำจะรักษาแรงดันให้คงที่ภายใต้แรงกดของหัวฉีด

สายหัวฉีดน้ำมันเชื้อเพลิงที่แม่นยำ (OE#98063063) ท่อแรงดันสูงนี้ทดแทนโดยตรงสำหรับ OE# 98063063 โดยใช้วัสดุ CuNiFe ที่ได้รับการรับรองเพื่อป้องกันการกัดกร่อนและการรั่วไหลภายใน ช่วยให้สามารถจ่ายน้ำมันดีเซลและสมรรถนะของเครื่องยนต์ได้อย่างแม่นยำ พร้อมการสนับสนุนทางเทคนิคและตัวอย่างการจัดส่ง ดูผลิตภัณฑ์ →

แผนภูมิเส้นด้านล่างแสดงให้เห็นว่าแรงดันน้ำมันเชื้อเพลิงเปลี่ยนแปลงไปตามวงจรหัวฉีดพอร์ตทั่วไปอย่างไร นี่ไม่ใช่แค่แบบฝึกหัดการอ่านเท่านั้น แต่ยังอธิบายว่าทำไมส่วนจ่ายจึงต้องใช้ท่อโลหะหรือท่อเสริมแรง ในขณะที่ส่วนส่งกลับแบบสั้นสามารถใช้ท่อยางธรรมดาที่มีแรงดันต่ำกว่ามาก

สุดท้ายนี้ มุมมองภาพสามมิติมีประโยชน์มากที่สุดในการทำความเข้าใจว่าแผนภาพเส้นเชื้อเพลิงเกี่ยวข้องกับยานพาหนะจริงอย่างไร ภาพวาดแบบง่ายด้านล่างจะวางถังน้ำมันไว้ที่ด้านหลัง รางที่ด้านหน้า และเส้นจ่ายที่วิ่งไปตามด้านนอกของใต้ท้องรถ ในขณะที่เส้นส่งคืนจะใช้เส้นทางที่นุ่มนวลใกล้กับศูนย์กลางมากขึ้น คำนึงถึงความสัมพันธ์เชิงพื้นที่นั้นไว้ และการระบุเส้นใต้ท้องรถจะง่ายขึ้นมาก
