สายหัวฉีดน้ำมันเชื้อเพลิงคืออะไร? อธิบายฟังก์ชัน ประเภท และการใช้งาน

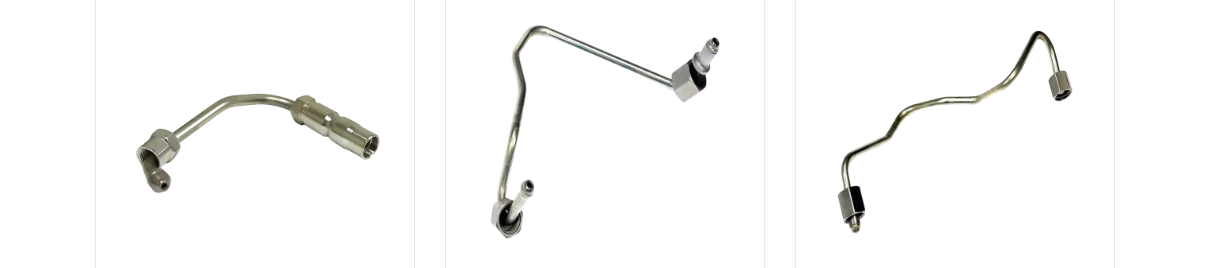

ก.คืออะไร สายหัวฉีดน้ำมันเชื้อเพลิง
สายหัวฉีดน้ำมันเชื้อเพลิงหรือที่เรียกว่าท่อฉีดน้ำมันเชื้อเพลิงคือท่อโลหะแข็งที่ลำเลียงเชื้อเพลิงที่มีแรงดันจากปั๊มแรงดันสูงหรือคอมมอนเรลไปยังหัวฉีดน้ำมันเชื้อเพลิงแต่ละตัว โดยจะรักษาความดันและอัตราการไหลของกระบวนการเผาไหม้ที่ต้องการ ท่อไม่ได้สร้างแรงดันในตัวเอง แต่ส่งแรงดันที่สร้างขึ้นต้นน้ำในขณะที่ต้านทานการขยายตัว ความล้าจากการสั่นสะเทือน และการเต้นเป็นจังหวะของแรงดันซ้ำๆ
ในเครื่องยนต์ดีเซลสมัยใหม่ที่สร้างขึ้นโดยใช้สถาปัตยกรรมคอมมอนเรลหรือปั๊มจำหน่าย ท่อนี้ทำงานภายใต้รอบแรงดันซ้ำๆ ซึ่งอาจเกิน 2,000 บาร์ในระบบการผลิตปัจจุบัน โดยมีแพลตฟอร์มขั้นสูงบางรุ่นที่ออกแบบมาสำหรับแรงดันใกล้ถึง 2,700 บาร์ เนื่องจากสายการผลิตประสบกับแรงดันเหล่านี้เพิ่มขึ้นหลายล้านครั้งในช่วงเวลาการบริการปกติ ความหนาของผนัง รัศมีการโค้งงอ และสภาพพื้นผิวภายในได้รับการออกแบบทางวิศวกรรมตามอายุการใช้งานของความล้า แทนที่จะใช้ระดับแรงดันระเบิดเพียงครั้งเดียวเพียงอย่างเดียว
ลักษณะสำคัญ
- เชื่อมต่อปั๊มแรงดันสูงหรือคอมมอนเรลเข้ากับตัวหัวฉีดโดยตรง
- ถ่ายเทเชื้อเพลิงที่ถือเป็นของไหลที่ไม่สามารถอัดตัวได้โดยไม่มีการขยายตัวที่วัดได้
- สร้างขึ้นจากการดัดด้วย CNC ดังนั้นรูปทรงของท่อจึงตรงกับจุดยึดบนเสื้อสูบอย่างแม่นยำ
- ผลิตจากท่อเหล็กงานเย็นที่ได้รับการจัดอันดับสำหรับรอบความล้าแรงดันสูงซ้ำๆ
หน้าที่หลักของท่อฉีดน้ำมันเชื้อเพลิง
ท่อฉีดน้ำมันเชื้อเพลิงทำงานหลายอย่างในเวลาเดียวกัน และแต่ละท่อส่งผลต่อวิธีการสตาร์ท เครื่องยนต์ รอบเดินเบา และการตอบสนองภายใต้ภาระหนัก
การส่งน้ำมันเชื้อเพลิง
งานหลักของสายการผลิตคือการเคลื่อนย้ายปริมาตรเชื้อเพลิงตามมิเตอร์จากทางออกของปั๊มไปยังทางเข้าของหัวฉีดโดยไม่สูญเสีย การเติมอากาศ หรือความล่าช้า โดยจับคู่เอาท์พุตของไลน์หัวฉีดน้ำมันเชื้อเพลิงกับจังหวะของหัวฉีด เพื่อให้ทุกกระบอกสูบได้รับปริมาตรเท่ากันตามกำหนดเวลา
High Pressure Transmission
ท่อจะต้องส่งแรงดันที่เกิดขึ้นจากปั๊มหรือรางโดยไม่ขยายหรือดูดซับพลังงานซึ่งควรจะไปถึงหัวฉีดหัวฉีดแทน การขยายตัวแบบยืดหยุ่นในผนังท่อแม้เพียงเล็กน้อยก็สามารถชะลอการสะสมแรงดันที่ปลายหัวฉีดได้ ซึ่งวิศวกรด้านเอฟเฟกต์อธิบายว่าเป็นการสูญเสียประสิทธิภาพเชิงปริมาตร
Injection Timing Accuracy
เนื่องจากเชื้อเพลิงถูกมองว่าไม่สามารถอัดตัวได้ การถ่ายเทคลื่นความดันผ่านท่อจะเกิดขึ้นในเวลาเสี้ยววินาที ความแปรผันของความยาวท่อ เส้นผ่านศูนย์กลางภายใน หรือความแข็งของผนังระหว่างกระบอกสูบสามารถเปลี่ยนจังหวะการฉีดจากกระบอกสูบหนึ่งไปยังอีกกระบอกสูบได้เล็กน้อย ดังนั้นทีมวิศวกรจึงระบุความยาวเส้นของหัวฉีดน้ำมันเชื้อเพลิงที่ตรงกันและเส้นทางการโค้งงอข้ามฝั่งกระบอกสูบในทุกที่ที่เค้าโครงอนุญาต
การสนับสนุนสำหรับการทำให้เป็นละออง
การส่งแรงดันที่เสถียรไปยังหัวฉีดของหัวฉีดคือสิ่งที่ช่วยให้เชื้อเพลิงสามารถแยกเป็นอะตอมในรูปแบบการเผาไหม้แบบหยดละเอียดที่ต้องการ เมื่อท่อฉีดน้ำมันเชื้อเพลิงสึกหรอ แตกร้าว หรือมีขนาดเล็กเกินไป ความดันที่หัวฉีดจะลดลงและคุณภาพการทำให้เป็นละอองลดลง ซึ่งโดยทั่วไปจะแสดงเป็นรอบเดินเบาที่หยาบ การสตาร์ทเย็นยากขึ้น หรือควันไอเสียเพิ่มขึ้น
ประเภทs of Fuel Injector Lines
โดยทั่วไปสายหัวฉีดน้ำมันเชื้อเพลิงจะถูกจัดกลุ่มตามโครงสร้างผนังและตามฐานเครื่องยนต์ที่ออกแบบมาเพื่อให้บริการ
| Type | โครงสร้าง | การใช้งานทั่วไป |
|---|---|---|
| ท่อผนังเดี่ยว | One continuous cold drawn steel wall | Passenger car and light duty diesel engines |
| Double Wall (Duplex) Pipe | ความเย็นสองชั้นก่อตัวเป็นผนังด้านเดียวเพื่อเพิ่มระยะขอบระเบิด | Heavy duty truck, bus, and off highway engines |
| Autofrettage Treated Pipe | ผนังด้านเดียวถูกเน้นล่วงหน้าภายในด้วยแรงดันเกินที่ควบคุมได้ | Common rail systems above 2,000 บาร์ |
| ท่อหุ้มเกราะ / ปลอกแขน | ท่อมาตรฐานที่ติดตั้งปลอกป้องกันด้านนอกที่จุดสึกหรอ | เครื่องยนต์ที่มีเส้นทางแคบใกล้กับส่วนประกอบที่กำลังเคลื่อนที่ |
Classification by Application
- Passenger vehicle diesel fuel injector lines
- Light commercial vehicle fuel injection pipes
- Heavy truck and bus injector lines
- Agricultural and construction machinery lines
- สายเครื่องยนต์ทางทะเลและอุตสาหกรรม
- ชุดเครื่องกำเนิดไฟฟ้าสายหัวฉีด
Structure of a Fuel Injector Line
ชุดประกอบสายหัวฉีดน้ำมันเชื้อเพลิงสำเร็จรูปถูกสร้างขึ้นจากท่อมากกว่าหนึ่งท่อ ปลายแต่ละด้านถูกสร้างขึ้นและกลึงเพื่อซีลกับปั๊มหรือรางด้านหนึ่งและหัวฉีดอีกด้านหนึ่ง ในขณะที่ส่วนกลางจะโค้งงอตามรัศมีที่กำหนด จึงสามารถเคลียร์ส่วนประกอบโดยรอบของเครื่องยนต์โดยไม่ต้องสัมผัสกัน
มุมมองภาพสามมิติแบบง่ายของชุดประกอบสายหัวฉีดน้ำมันเชื้อเพลิงระหว่างปั๊มหรือตัวรางกับหัวฉีด
ส่วนประกอบสำคัญ
- ที่นั่งทรงกรวย: ปลายกลึงที่สร้างผนึกโลหะต่อโลหะกับทางออกของปั๊มหรือราง
- ถั่วยูเนี่ยน: เกลียวบนแกนทางออกและดึงที่นั่งกรวยเข้าสู่หน้าสัมผัสซีล
- ตัวท่อ: ส่วนรับน้ำหนักระหว่างปลายทั้งสองข้างขึ้นรูปผ่านการดัดด้วย CNC
- น็อตปลอก: ข้อต่อด้านหัวฉีดที่ยึดปลายด้านตรงข้าม
- ปลอกป้องกัน: ชั้นนอกเสริมที่เพิ่มโดยที่ท่ออาจเสียดสีกับวงเล็บหรือเส้นข้างเคียง
ข้อมูลประสิทธิภาพของสายหัวฉีดน้ำมันเชื้อเพลิง
ตัวเลขด้านล่างสรุปช่วงความดันที่สังเกตได้ทั่วไป การกระจายขนาด และประสิทธิภาพการเปรียบเทียบระหว่างท่อประเภทต่างๆ ข้อมูลเหล่านี้จะถูกนำเสนอเป็นจุดอ้างอิงทั่วไป แทนที่จะเป็นข้อมูลจำเพาะสำหรับเครื่องยนต์รุ่นใดรุ่นหนึ่ง
วิวัฒนาการของแรงดันการฉีดข้ามรุ่นของระบบ
แรงดันคอมมอนเรลโดยประมาณเป็นบาร์ตลอดรุ่นของระบบที่ต่อเนื่องกัน
แรงดันใช้งานทั่วไปตามการใช้งาน
ช่วงแรงดันใช้งานด้านบนโดยทั่วไปตามแท่นเครื่องยนต์ แสดงเป็นบาร์
การกระจายเส้นผ่านศูนย์กลางภายนอกทั่วไป
ส่วนแบ่งสัมพัทธ์ของขนาดเส้นผ่านศูนย์กลางภายนอกที่ใช้กันทั่วไปในการใช้งานสายหัวฉีดน้ำมันเชื้อเพลิง
การเปรียบเทียบประสิทธิภาพระหว่างท่อประเภทต่างๆ
การเปรียบเทียบแบบสัมพัทธ์ของประเภทท่อตามคุณลักษณะด้านประสิทธิภาพทั้งห้า โดยให้คะแนนจากระดับคะแนนห้าจุด
วัสดุและกระบวนการผลิต
การเลือกใช้วัสดุและวิธีการขึ้นรูปมีอิทธิพลต่อระยะเวลาที่สายหัวฉีดน้ำมันเชื้อเพลิงจะคงอยู่ภายใต้การหมุนเวียนของแรงดันซ้ำๆ
| วัสดุ | ลักษณะทั่วไป | การใช้งานทั่วไป |
|---|---|---|
| เหล็กกล้าคาร์บอน | ดึงเย็น แรงดึงสูง คุ้มค่า | รถยนต์นั่งส่วนบุคคลและการใช้งานเบา |
| โลหะผสมเหล็ก | ต้านทานความล้าที่สูงขึ้นผ่านองค์ประกอบโลหะผสม | ระบบดีเซลขนาดกลางและงานหนัก |
| สแตนเลส | ทนต่อการกัดกร่อนได้ดีในสภาพแวดล้อมที่ชื้นหรือในทะเล | เครื่องยนต์อุปกรณ์ทางทะเล อุตสาหกรรม และกลางแจ้ง |
การขึ้นรูปเย็นและการเชื่อมอัตโนมัติ
ด้วยการใช้แรงดันภายในที่มีการควบคุมกับท่อในระหว่างการประมวลผล การเสียรูปพลาสติกจะเกิดขึ้นที่ผนังด้านใน ทำให้เกิดความเค้นอัดที่ตกค้าง ความเค้นตกค้างนี้จะชดเชยความเค้นดึงที่เกิดขึ้นระหว่างแรงดันใช้งานปกติ ซึ่งช่วยยืดอายุความเมื่อยล้า และเพิ่มขอบเขตแรงดันระเบิดของท่อฉีดเชื้อเพลิงที่เสร็จแล้ว
การดัดด้วย CNC และการควบคุมมิติ
อุปกรณ์ดัดท่อ CNC สร้างรูปทรงสามมิติของสายหัวฉีดน้ำมันเชื้อเพลิงแต่ละสายเพื่อให้ตรงกับจุดยึดในการออกแบบเครื่องยนต์เฉพาะ ช่วยให้นั่งชิ้นส่วนที่เสร็จแล้วได้อย่างถูกต้องโดยไม่เพิ่มความเครียดที่จุดเชื่อมต่อ
การใช้งานสายหัวฉีดน้ำมันเชื้อเพลิงและท่อฉีดน้ำมันเชื้อเพลิง
สายหัวฉีดน้ำมันเชื้อเพลิงได้รับการออกแบบทางวิศวกรรมตามพื้นที่เส้นทาง รอบการทำงาน และสภาพแวดล้อมการทำงานของแพลตฟอร์มที่ให้บริการ
- รถยนต์นั่งส่วนบุคคลดีเซล: รัศมีโค้งงอกะทัดรัดเพื่อให้พอดีกับช่องเครื่องยนต์ฐานล้อสั้น
- รถตู้และรถปิคอัพเพื่อการพาณิชย์ขนาดเล็ก: เส้นที่ตรงกับรอบการทำงานที่สูงกว่าและหยุดการใช้งาน
- รถบรรทุกและรถโดยสารขนาดกลางและงานหนัก: เส้นเส้นผ่านศูนย์กลางภายนอกที่ใหญ่กว่าได้รับการจัดอันดับสำหรับการหมุนเวียนแรงดันที่ขยายออกไป
- เครื่องจักรการเกษตรและการก่อสร้าง: เส้นสายที่ทนต่อฝุ่น แรงสั่นสะเทือน และการเปลี่ยนแปลงของอุณหภูมิในวงกว้าง
- เครื่องยนต์ทางทะเลและอุตสาหกรรม: เส้นที่ระบุพร้อมเพิ่มความต้านทานการกัดกร่อนสำหรับสภาพแวดล้อมการทำงานที่ชื้น
- ชุดเครื่องกำเนิดไฟฟ้าและอุปกรณ์ไฟฟ้าแบบอยู่กับที่: ขนาดเส้นสำหรับการทำงานต่อเนื่องมากกว่าการหมุนเวียนโหลดแบบแปรผัน
ความสามารถในการผลิตสายหัวฉีดน้ำมันเชื้อเพลิง
โรงงานผลิตที่ดำเนินการในฐานะผู้ผลิตท่อหัวฉีดน้ำมันเชื้อเพลิงมักจะรวมการดัดท่อ CNC การขึ้นรูปเย็นภายใน และการตัดเฉือนที่มีความแม่นยำไว้ใต้หลังคาเดียวกัน เพื่อให้พิกัดความเผื่อของมิติมีความสม่ำเสมอตั้งแต่ต้นแบบแรกไปจนถึงปริมาณการผลิตทั้งหมด สิ่งอำนวยความสะดวกที่สร้างขึ้นตามขอบเขตนี้โดยทั่วไปจะดำเนินการบนพื้นที่หลายหมื่นตารางเมตร และจับคู่ศูนย์ดัดท่ออัตโนมัติกับสายบัดกรีและสายเชื่อมโดยเฉพาะ เพื่อให้โปรแกรมสายหัวฉีดน้ำมันเชื้อเพลิงของ OEM อยู่ในเส้นทางการผลิตเดียวที่สามารถตรวจสอบย้อนกลับได้
อุปกรณ์การผลิตทั่วไป
- เครื่องดัดท่ออัตโนมัติ CNC หลายเครื่องสำหรับรูปทรงสามมิติที่แน่นอน
- เครื่องขึ้นรูปภายในระบบไฮดรอลิกครอบคลุมช่วงเส้นผ่านศูนย์กลางกว้าง
- การเชื่อมด้วยเลเซอร์อัตโนมัติและเซลล์หุ่นยนต์เชื่อมเพื่อคุณภาพข้อต่อที่สม่ำเสมอ
- เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดใหญ่สำหรับการขึ้นรูปส่วนปลาย ฐานกรวย และการตัดเกลียว
- พื้นที่ทดสอบและตรวจสอบเฉพาะสำหรับการตรวจสอบขนาดและความดัน
สิ่งอำนวยความสะดวกที่ตั้งค่าในลักษณะนี้อยู่ในตำแหน่งที่สนับสนุนทั้งความสัมพันธ์ระหว่างซัพพลายเออร์ท่อหัวฉีดเชื้อเพลิงดีเซลสำหรับการจัดจำหน่ายหลังการขาย และบทบาทผู้ผลิตท่อหัวฉีดคอมมอนเรลสำหรับแพลตฟอร์ม OEM เนื่องจากกระบวนการขึ้นรูปท่อและกระบวนการตัดขอบอัตโนมัติเดียวกันสามารถสลับระหว่างการกำหนดค่าดูเพล็กซ์ ผนังเดี่ยว และแบบหุ้มเกราะได้โดยไม่ต้องลงทุนเครื่องมือแยกต่างหาก สำหรับผู้ซื้อที่ค้นคว้าเกี่ยวกับห่วงโซ่อุปทานของผู้ผลิตท่อฉีดเชื้อเพลิงในจีน การผสมผสานระหว่างการวิจัยและพัฒนาภายในองค์กร กระบวนการขึ้นรูปที่มีการควบคุม และการทดสอบในห้องปฏิบัติการแบบบูรณาการ โดยทั่วไปแล้วเป็นสิ่งที่กำหนดว่าซัพพลายเออร์ท่อเชื้อเพลิงแรงดันสูงสามารถทนต่อความคลาดเคลื่อนที่เข้มงวดตลอดการดำเนินการผลิตซ้ำได้หรือไม่
ข้อควรพิจารณาในการติดตั้งและบำรุงรักษา
การจัดการที่ถูกต้องก่อนและหลังการติดตั้งมีผลโดยตรงต่อระยะเวลาการทำงานของสายหัวฉีดน้ำมันเชื้อเพลิงโดยไม่มีปัญหา
แนวทางปฏิบัติในการติดตั้ง
- ขันน็อตข้อต่อให้แน่นตามลำดับแรงบิดที่ระบุไว้สำหรับเครื่องยนต์ โดยทำงานทีละน้อยทีละน้อย แทนที่จะดึงอย่างต่อเนื่องเพียงครั้งเดียว
- รองรับท่อตามความยาวด้วยแคลมป์เดิม เพื่อให้แรงสั่นสะเทือนไม่กระจุกอยู่ที่ปลายข้อต่อ
- หลีกเลี่ยงการดัดหรือยืดเส้นที่เกิดขึ้นในภาคสนาม เนื่องจากการปรับรูปร่างของท่อที่ทำงานด้วยความเย็นจะช่วยขจัดรูปแบบความเค้นตกค้างที่สะสมอยู่ในระหว่างการผลิต
การตรวจสอบและการสึกหรอของสัญญาณ
- น้ำมันเชื้อเพลิงซึมหรือสารตกค้างเปียกรอบๆ บริเวณน็อตสหภาพ
- การแตกร้าวของพื้นผิวที่มองเห็นได้ใกล้กับที่นั่งทรงกรวยหรือที่ส่วนโค้งงอ
- พื้นผิวเป็นหลุมหรือการเปลี่ยนสีบนเส้นที่สัมผัสกับความชื้นหรือเกลือบนถนน
- การสตาร์ทขณะเดินเบาหรือขณะสตาร์ทเย็นอย่างแรง ซึ่งจะดีขึ้นเมื่อตรวจสอบแรงดันรางแล้ว
การจัดการพื้นที่เก็บข้อมูล
เมื่อจัดเก็บสายหัวฉีดน้ำมันเชื้อเพลิงก่อนการติดตั้ง การเก็บฝาปิดปลายป้องกันให้อยู่กับที่และท่ออยู่ในบริเวณที่แห้งและคงที่ของอุณหภูมิจะช่วยลดโอกาสที่พื้นผิวจะเกิดการกัดกร่อนจากความชื้นก่อนที่ชิ้นส่วนจะถึงเครื่องยนต์
คำถามที่พบบ่อย
คำถามที่ 1: สายหัวฉีดน้ำมันเชื้อเพลิงคืออะไร
สายหัวฉีดน้ำมันเชื้อเพลิงคือท่อแรงดันสูงที่ถ่ายน้ำมันเชื้อเพลิงจากปั๊มฉีดหรือคอมมอนเรลไปยังหัวฉีด โดยคงความดันที่จำเป็นสำหรับหัวฉีดในการเปิดและจ่ายน้ำมันเชื้อเพลิงตามกำหนดเวลา
คำถามที่ 2: ท่อหัวฉีดน้ำมันเชื้อเพลิงทำหน้าที่อะไร
โดยจะจัดการการจ่ายน้ำมันเชื้อเพลิง การส่งผ่านแรงดันสูง และความแม่นยำในการฉีด ทำให้สัญญาณแรงดันจากปั๊มหรือรางมีความสม่ำเสมอไปจนถึงหัวฉีดหัวฉีด
คำถามที่ 3: สายหัวฉีดดีเซลทำงานอย่างไร
ท่อส่งแรงดันน้ำมันเชื้อเพลิงโดยมีความล่าช้าน้อยที่สุด รองรับจังหวะการฉีดที่แม่นยำ และช่วยให้หัวฉีดสร้างรูปแบบสเปรย์ที่มีละอองละเอียดในขณะที่ฉีด
คำถามที่ 4: ท่อหัวฉีดน้ำมันเชื้อเพลิงทำจากวัสดุอะไร
วัสดุทั่วไป ได้แก่ สแตนเลส เหล็กคาร์บอน และเหล็กโลหะผสม ซึ่งเลือกตามระดับแรงดัน ข้อกำหนดด้านความล้า และสภาพแวดล้อมการทำงานของเครื่องยนต์
คำถามที่ 5: ควรตรวจสอบท่อหัวฉีดน้ำมันเชื้อเพลิงบ่อยแค่ไหน
การตรวจสอบด้วยสายตาเป็นประจำในแต่ละช่วงเวลาการบริการเป็นเรื่องปกติ โดยการตรวจสอบการซึมที่ข้อต่อ การแตกร้าวของพื้นผิวใกล้ส่วนโค้ง และการกัดกร่อนที่พื้นผิวด้านนอก
คำถามที่ 6: สายหัวฉีดน้ำมันเชื้อเพลิงสามารถซ่อมแซมได้หรือควรเปลี่ยนใหม่
เนื่องจากท่ออาศัยรูปแบบความเค้นตกค้างภายในโดยเฉพาะ เส้นที่แสดงการแตกร้าว การเสียรูป หรือการรั่วไหลจึงมักถูกแทนที่ แทนที่จะเปลี่ยนรูปร่างหรือซ่อมแซม
คำถามที่ 7: อะไรทำให้สายหัวฉีดน้ำมันเชื้อเพลิงรั่วหรือแตก
ความล้าจากแรงกดซ้ำๆ ข้อต่อหลวมหรือแน่นเกินไป การเสียดสีกับส่วนประกอบใกล้เคียง และการกัดกร่อนเป็นสาเหตุที่พบบ่อยที่สุด
คำถามที่ 8: สายหัวฉีดน้ำมันเชื้อเพลิงเหมือนกันสำหรับเครื่องยนต์เบนซินและดีเซลหรือไม่
ไม่ โดยทั่วไประบบดีเซลคอมมอนเรลและระบบปั๊มจะทำงานที่แรงดันสูงกว่าระบบหัวฉีดโดยตรงที่ใช้น้ำมันเบนซินมาก ดังนั้นความหนาของผนังท่อและการเลือกใช้วัสดุจึงแตกต่างกัน
